Epizoda 48: Výpočet vzduchový vak podle zboží – co je správně?

Použití prokladových pytlů v kontejnerech je běžnou metodou a nepostradatelnou součástí repertoáru metod zajištění. Jedná se však o metodu, jejíž účinnost je zřejmá, ale která je také spojena s riziky.

Kodex CTU věnuje ukládacím polštářům celou kapitolu v dodatku 7 přílohy 4 a je nabitý vzorci, které se na první pohled zdají být pro běžného odesílatele/odesílatele ohromující. Zdá se proto vhodné osvětlit toto téma a vysvětlit logiku v něm obsaženou.
Obecně platí, že vzduchový vak slouží k uzavření stávajících mezer mezi nákladovými jednotkami v kontejneru a k nepřerušovanému přenosu výsledných sil zrychlení nákladu na stěny kontejneru.

Zde jsou popsány dva přístupy:
1. Jak velký musí být vzduchový vak, aby zabránil pohybu břemene o známé hmotnosti při definovaných zrychleních a součinitelích tření?
2. Jaké zatěžovací síly může absorbovat vzduchový vak se známými rozměry a plnicím tlakem?
Odpovídající vzorce pro obě otázky lze nalézt v předpisu ČVUT.

Výpočet lze také zjednodušit pro odborníky, kteří jsou lépe obeznámeni s jednotkou „daN“. To má ukázat příklad výpočtu. První řádek počítá s tunami a druhý s kilogramy. Pro přepočet z kN na daN je třeba výsledek nejprve vynásobit 1 000 a poté vydělit deseti. Pokud vezmete hmotnost břemene v kg a vypočtete tíhové zrychlení jako 1, získáte výsledek v daN v jednom výpočtu.

Výsledek: Polštář musí být schopen absorbovat zatěžovací sílu 1812daN.

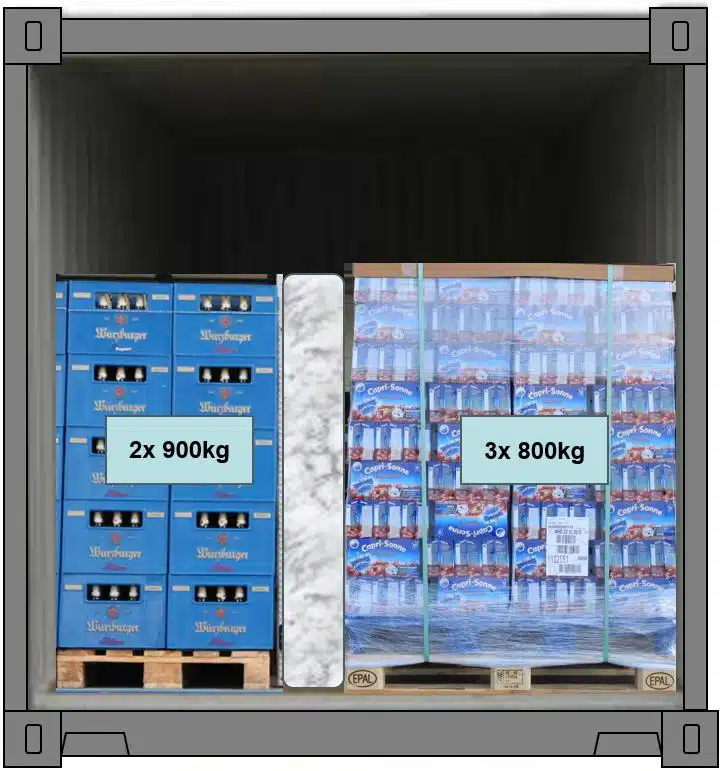

Porovnáme-li nyní oba vypočtené výsledky, tj. 0,45 m2 požadované z hmotnosti nákladu, s plochou vyplývající z rozměrů nákladu, tj. 2,80 m2, získáme šestinásobek bezpečnostního faktoru.

Z vypočtených údajů vyplývá, že polštář dimenzovaný podle zatížení může obecně absorbovat podstatně větší zatěžovací sílu, než je ve skutečnosti potřeba. To také vede k závěru, že vysoký plnicí tlak není nutný. Použití vaků s proplástky vyžaduje hodně vzduchu, ale malý tlak. Plnění pomocí systému stlačeného vzduchu trvá déle než pomocí dmychadla. Za předpokladu, že nedojde k dalším technickým chybám, jste vždy na bezpečné straně.

Samozřejmě je vždy nutné konzultovat s dodavatelem vzduchový vak a vyžádat si konkrétní údaje o manipulaci.

Výše uvedený popis také ukazuje, že navzdory mnoha vzorcům není kód ČVUT tak složitý, jak se na první pohled zdá. Nebojte se proto podívat se na pravidla a předpisy blíže.

Váš, Sigurd Ehringer
